SCHLATTER MESH WELDING LINE MG 24.1/8C

Descripción

Línea de producción de mallas electrosoldado SCHLATTER MG24
Completamente renovada
RANGO DE TRABAJO
Ancho de los paneles: máx. 2500 mm
Longitud de los hilos de trama: mín. 900 mm
Longitud de los hilos de trama con el distribuidor QF5: mín. 300 – 1600 mm
Espacio entre los hilos de urdimbre extremos: máx. 2400 mm
Longitud del mallazo (longitud de los hilos de urdimbre): máx. 2500 – 6000 mm
Espacio entre los hilos de urdimbre: mín. 100 mm
Espacio entre los hilos de trama: 25-250 mm
Ajustable mediante dispositivo de corte (0-1)
Diámetro de los hilos de urdimbre: 4.0 – 12.0 mm
Diámetro de los hilos de trama: 4.0 – 12.0 mm
Número de hilos de urdimbre: máx. 24
MÁQUINA DE SOLDAR MALLAS MG 24.1/8C, Equipamiento básico que incluye:

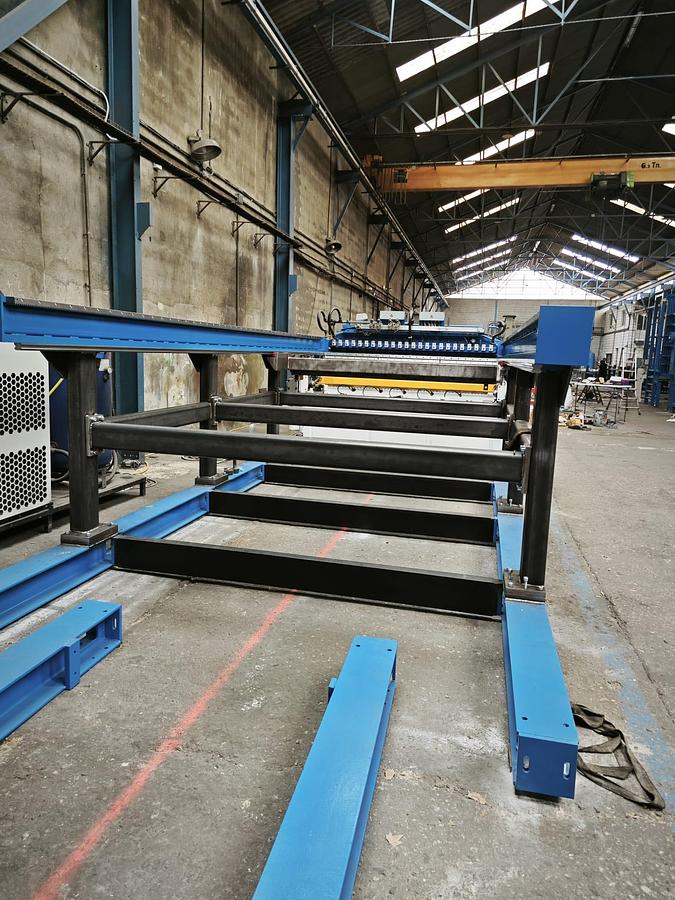

1 Bancada de la máquina
1 Soporte superior para la recepción de las prensas, regulable continuamente mediante manivela
1 Soportes de imanes con imanes de retención y supervisión de los hilos de trama.
1 Fila de electroválvulas neumáticas para la accionamiento de las prensas.
1 Instalación para aire y agua.
2 Accionamientos rotativos neumáticos con amortiguación de aceite
Par motor estático con 5 bar de aire comprimido: 480 Nm
Delantero regulable continuamente desde: 25 – 250 mm regulable mediante dispositivo de corte (0-1)

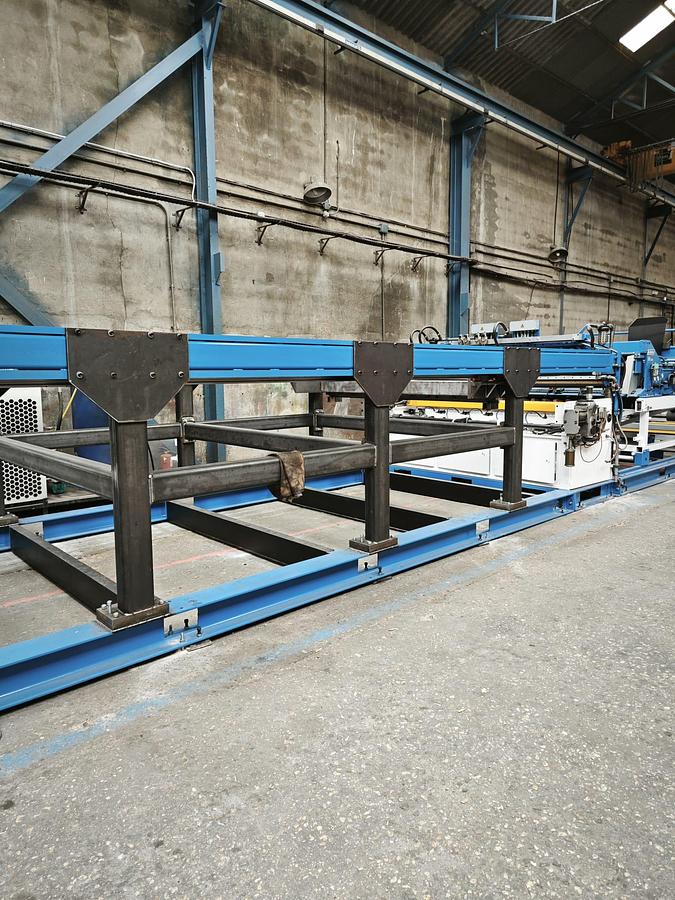

1 Carro de avance con dispositivo de elevación de los paneles
1 Juego de herramientas para el ajuste de la máquina
SECCIÓN DE SOLDADURA que incluye:
8 Transformadores tipo C
Potencia nominal de cada transformador: 100 kVA
Tensión secundaria en vacío: 7.1 V
Corriente nominal secundaria: 14 kA
8 Contactores de tiristores ES 130
12 Prensas de soldadura: 5.0 kN
12 Puente de corriente de urdimbre para separación de hilos de urdimbre: 50-100 mm
12 Puente de corriente de urdimbre para separación de hilos de urdimbre (para hilos de urdimbre escalonados): 100 mm
10 Puente de corriente de urdimbre para separación de hilos de urdimbre: 100-150 mm
8 Puente de corriente de urdimbre para separación de hilos de urdimbre (para hilos de urdimbre escalonados): 150 mm
6 Puente de corriente de urdimbre para separación de hilos de urdimbre: 150 – 200 mm
6 Puente de corriente de urdimbre para separación de hilos de urdimbre (para hilos de urdimbre escalonados): 200 mm
24 Soportes de electrodos inferiores de Cu con electrodos angulares estándar y cada uno con un cable de corriente refrigerado por agua, ancho: 58 mm
24 Pinzas de sujeción de hilos
