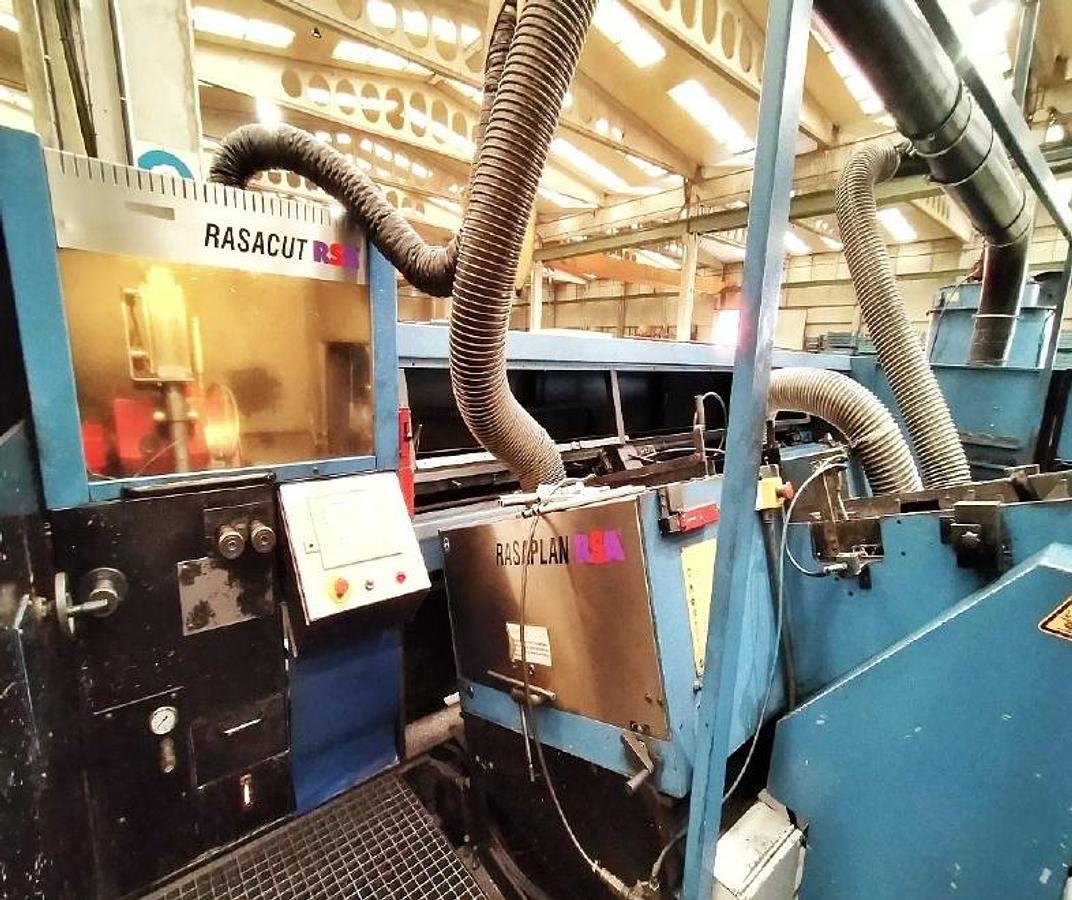

RSA RASACUT SC 3000 – Línea automática de corte, desbarbado, control de longitud, lavado y secado de tubos

Descripción

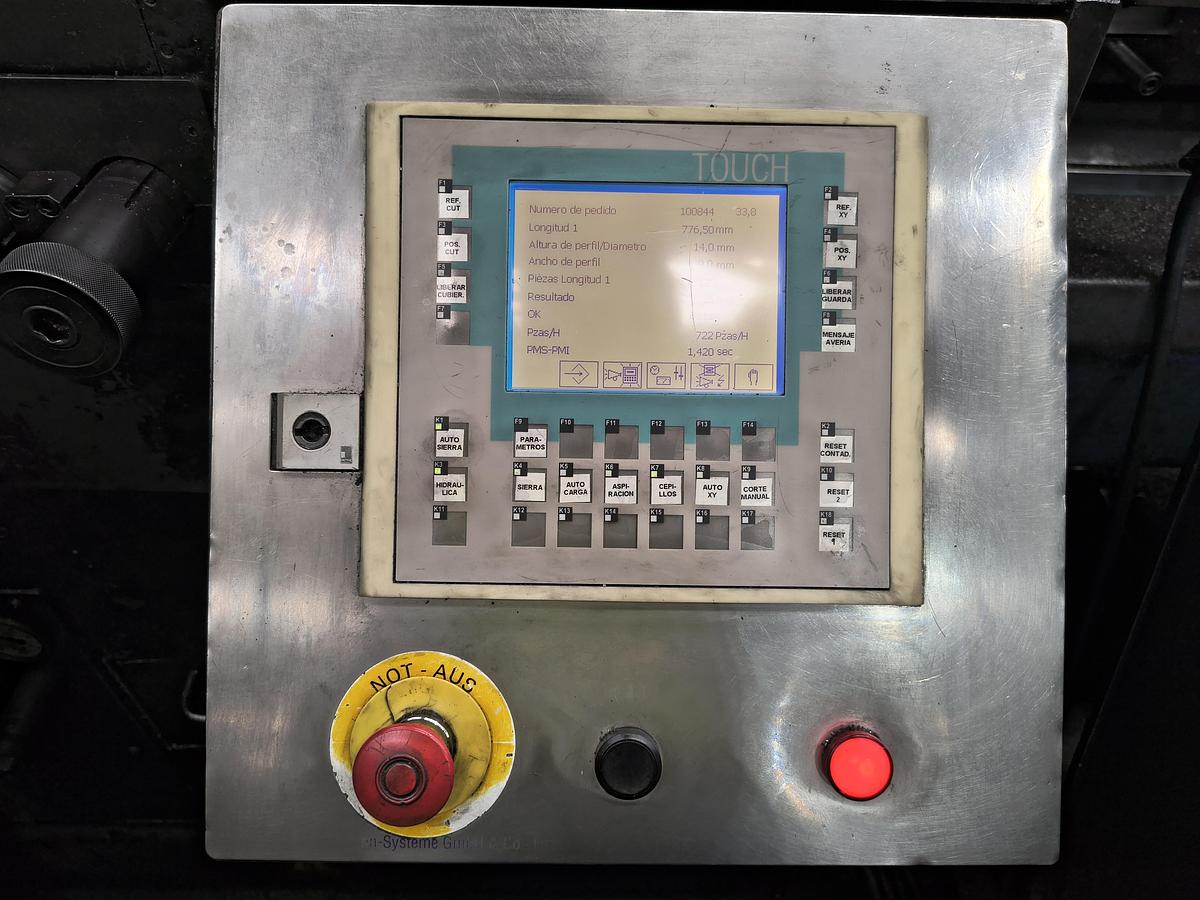

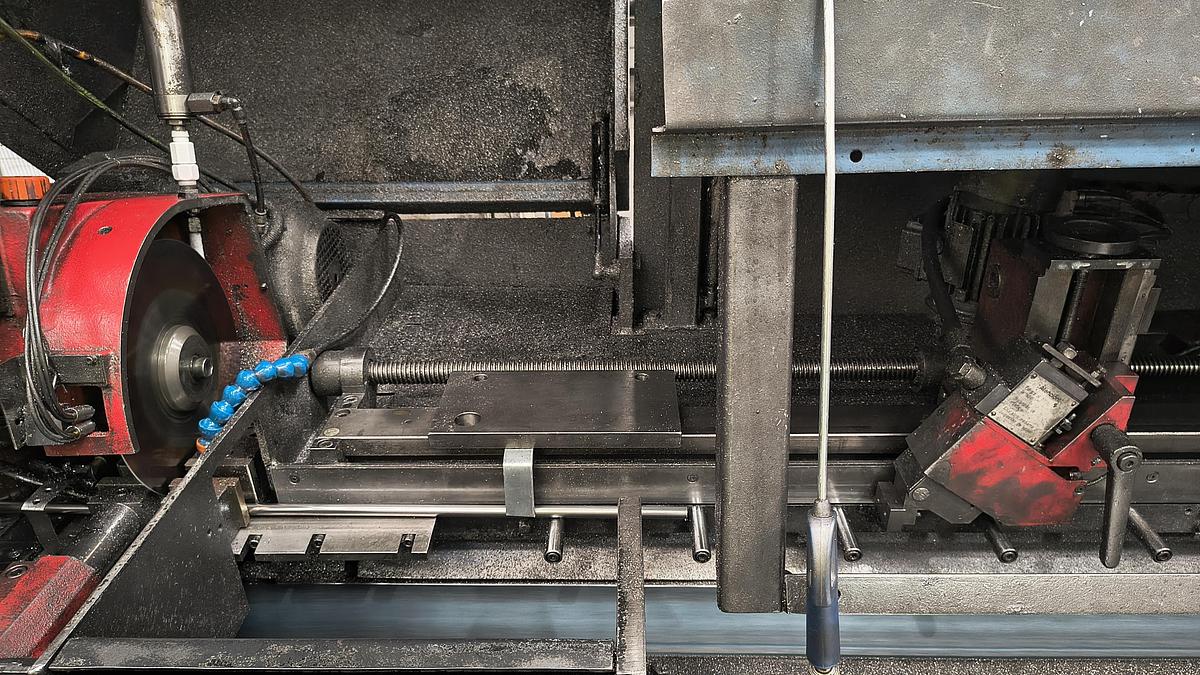

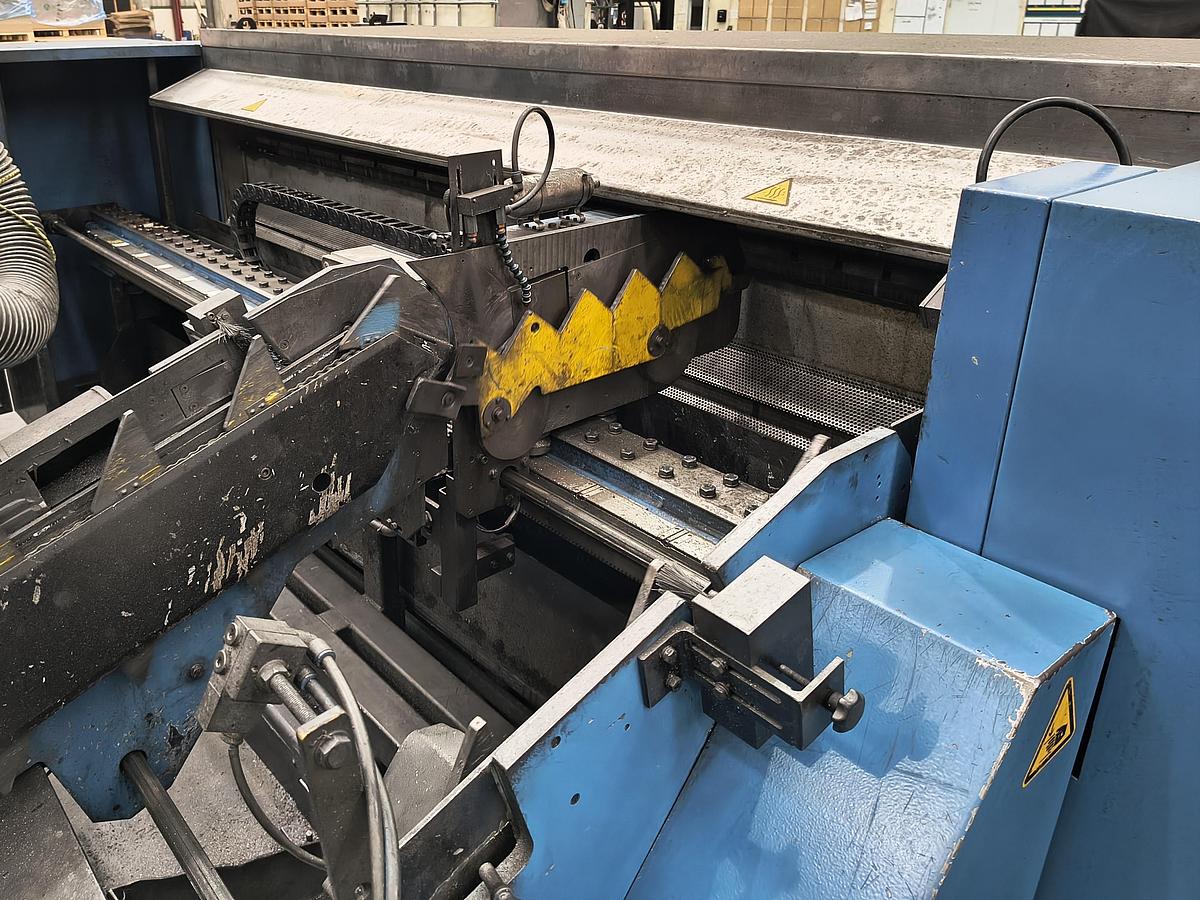

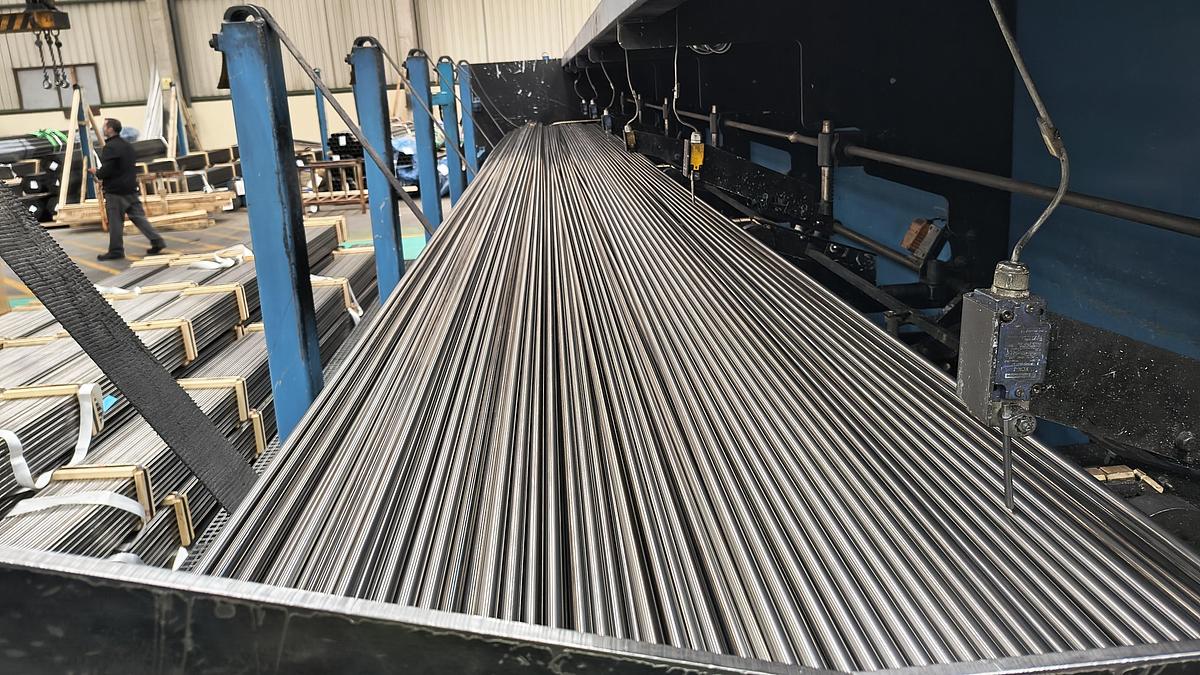

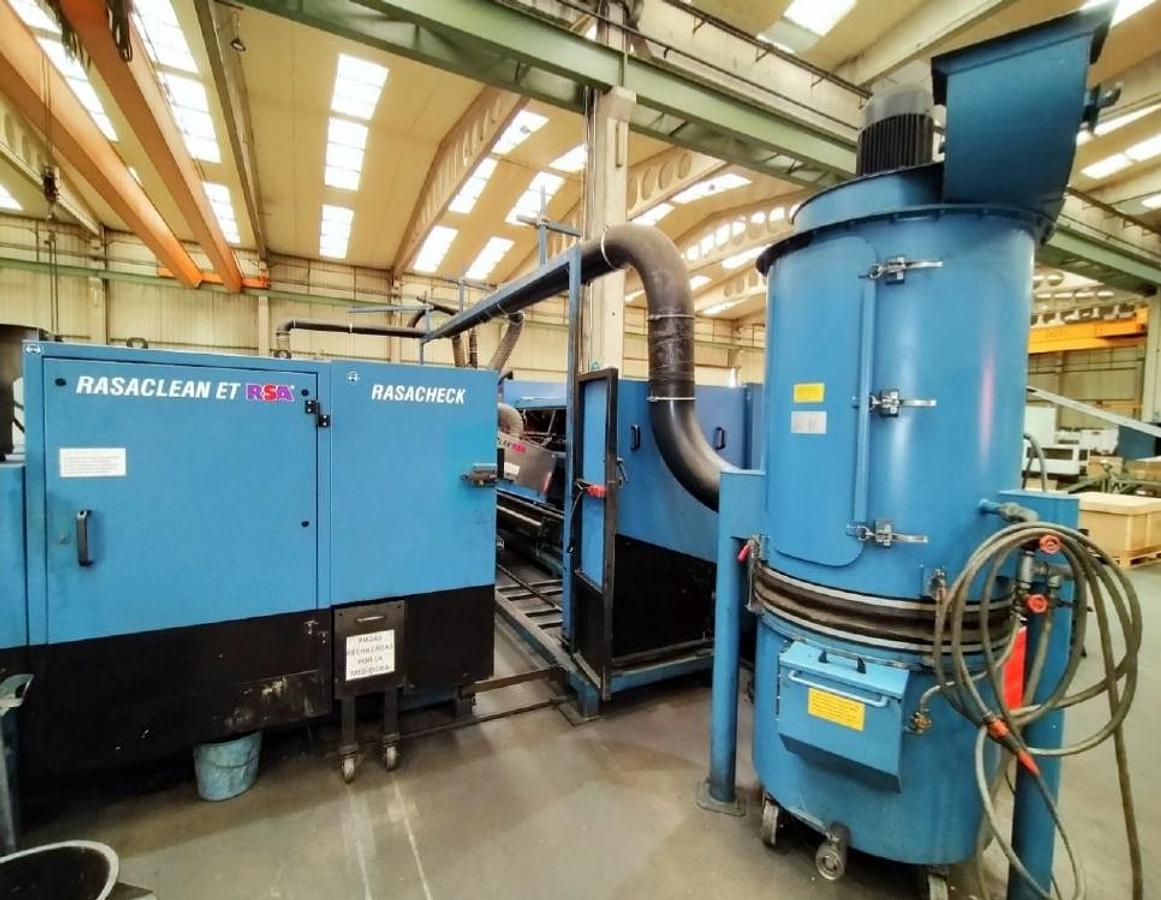

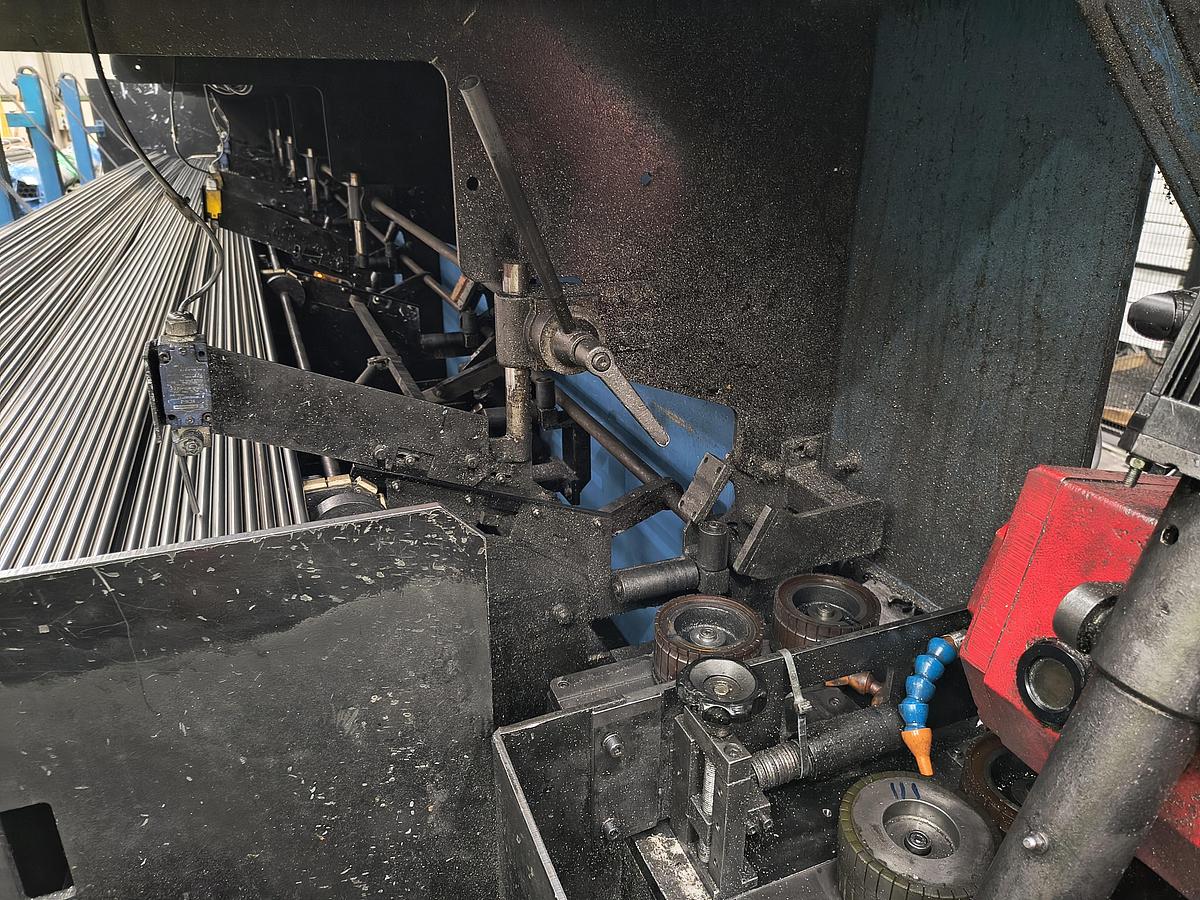

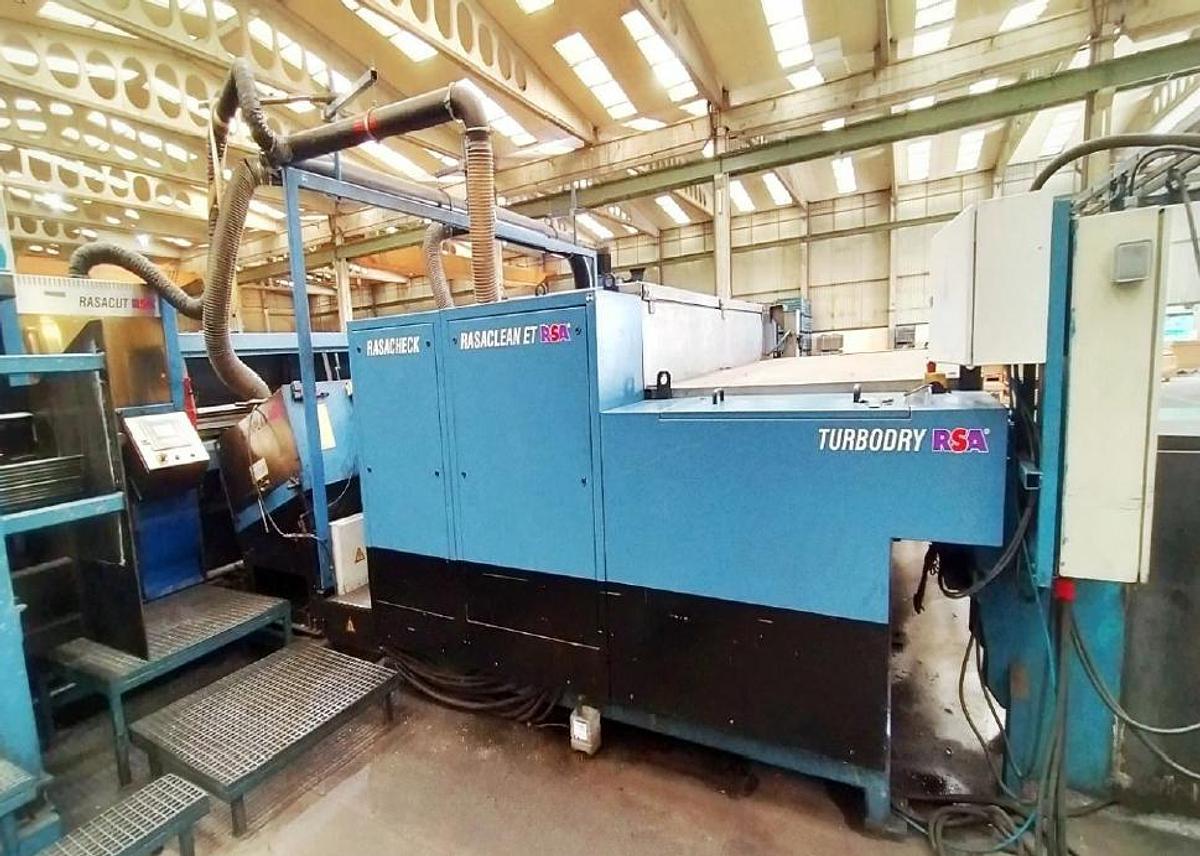

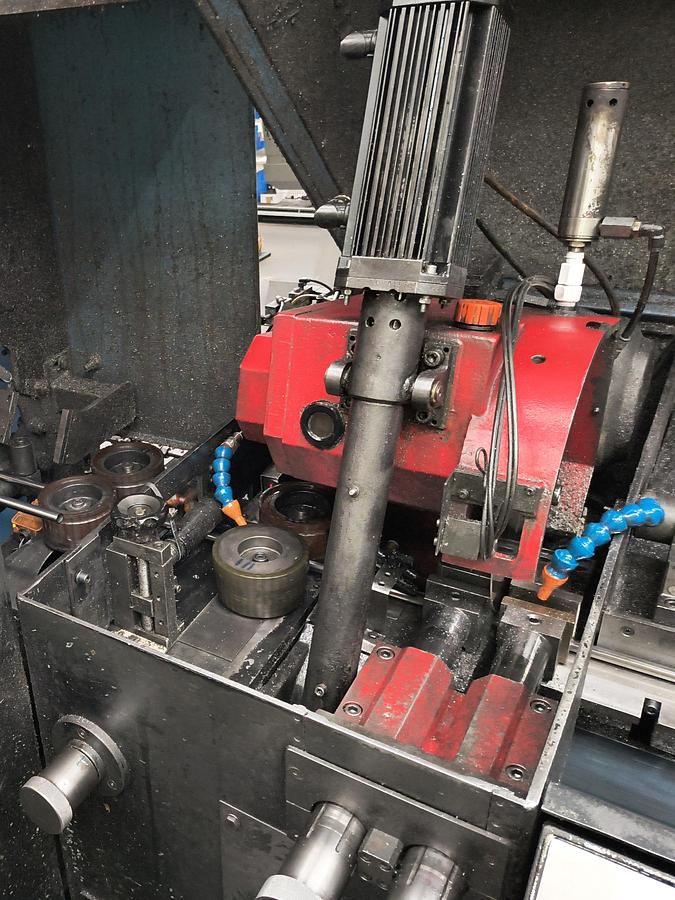

RSA RASACUT SC 3000 – Línea automática completa para corte de tubos, desbarbado, control de longitud, lavado y secadoEs una línea completa RSA de alto rendimiento para el procesamiento de tubos, diseñada para producción continua: desde tubos en bruto hasta tramos de tubo terminados a longitud fija, hasta 3.000 mm.El sistema integra todo el flujo de trabajo:Carga de paquetes → Corte → Desbarbado → Medición (control de longitud) → Limpieza (lavado) → Secado, con transferencia automática entre estaciones.CARACTERÍSTICAS PRINCIPALES· Corte a longitud fija hasta 3.000 mm· Línea RSA completa: Carga de paquetes + Corte + Desbarbado + Medición + Limpieza (lavado) + Secado· Separación automática de tubos (singulación) desde el cargador de paquetes· Avance de la sierra servo-controlado, con parámetros de corte programables· Interconexión automática entre estaciones (sin ajustes manuales)· Desbarbado con rotación 360°, interior + exterior· Medición de longitud al 100%, con rechazo automático· Sistema integrado de lavado y secado para preparación de tubo acabado· Control Siemens: S7-300 + OP17· Amplio juego de mordazas incluidoDESCRIPCIÓN TÉCNICA1. Cargador de paquetesEl paquete de tubos se carga mediante grúa o carretilla elevadora en el almacén. El sistema separa automáticamente los tubos y los alimenta al camino de rodillos de entrada, permitiendo producción continua desde tubos de hasta 8.000 mm.2. Corte | RSA RASACUT SC 3000Unidad de corte automático con avance servo-controlado y tope de longitud controlado electrónicamente. Los tubos se sujetan y se cortan a la longitud fija programada, con parámetros de corte ajustables para obtener resultados repetibles y constantes.3. Desbarbado | RSA RASAPLAN XY 3000Sistema automático de desbarbado de extremos mediante cepillos de alto rendimiento en ambos lados. Cada tubo gira 360° durante el cepillado, permitiendo el desbarbado simultáneo interior y exterior en ambas caras del extremo. El ajuste se realiza automáticamente desde el control central.4. Medición | RSA RASACHECK 3000 AEstación integrada de medición de longitud con control al 100% de las piezas terminadas. Las piezas fuera de tolerancia se rechazan automáticamente, asegurando que solo las conformes pasen a las siguientes etapas.5. Limpieza | RSA RASACLEAN ET 3000Sistema de lavado diseñado para la eliminación completa de viruta y partículas de suciedad. Las piezas atraviesan una zona de lavado cerrada donde el fluido de limpieza se aplica a presión, y los contaminantes se recogen en un filtro de virutas.6. Secado | TURBODRYEstación de secado por aire caliente con caudal y temperatura regulables. Elimina gotas y condensación tras el lavado, entregando tramos de tubo completamente secos para su manipulación posterior.7. Utillaje | Amplio juego de mordazasSe suministra con un amplio juego de mordazas para múltiples diámetros de tubo, permitiendo cambios rápidos sin necesidad de utillaje adicional.RANGO DE TRABAJO· Diámetro de tubo redondo: 10 a 90 (101) mm· Espesor: 0,6 a 6 mm· Longitud de tubos de entrada: 8.000 mm· Longitud de corte fija (piezas terminadas): 150 a 3.000 mm (hasta 2.000 mm para Ø 10–14 mm)· Peso de tubo: máx. 10 kg/m· Relación longitud/diámetro: 2:1· Tolerancia de longitud: Ø10–49 mm: ±0,2 mm | Ø50–74 mm: ±0,25 mm | Ø75–90 mm: ±0,3 mmEn producción (máquina en funcionamiento).Contáctenos para recibir oferta, información completa y coordinar una visita de inspección.
