METECNO LÍNEA DE PANELES SANDWICH PARA PUERTAS Y PAREDES HASTA 610M ANCHO

Descripción

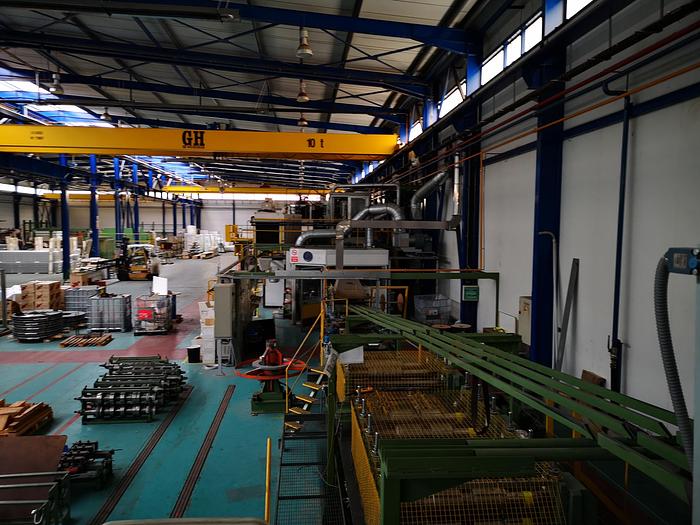

LÍNEA DE PRODUCCIÓN DE PANELES SANDWICH PARA PUERTAS Y PAREDES HASTA 610 MM ANCHO, fabricada por METECO

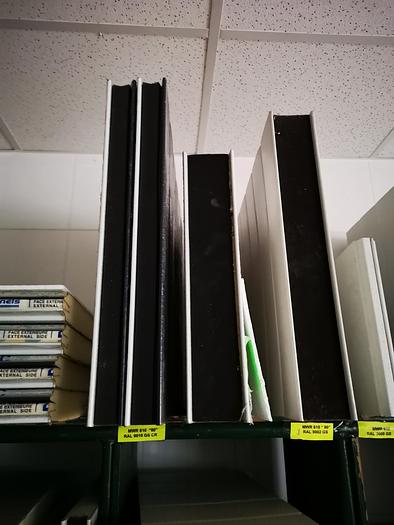

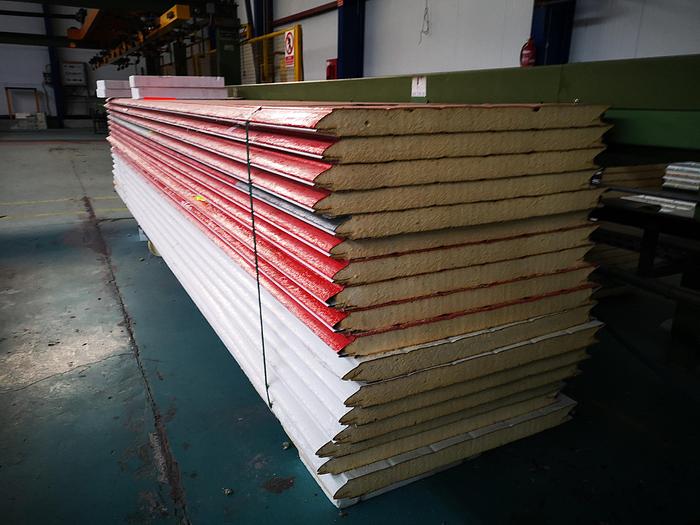

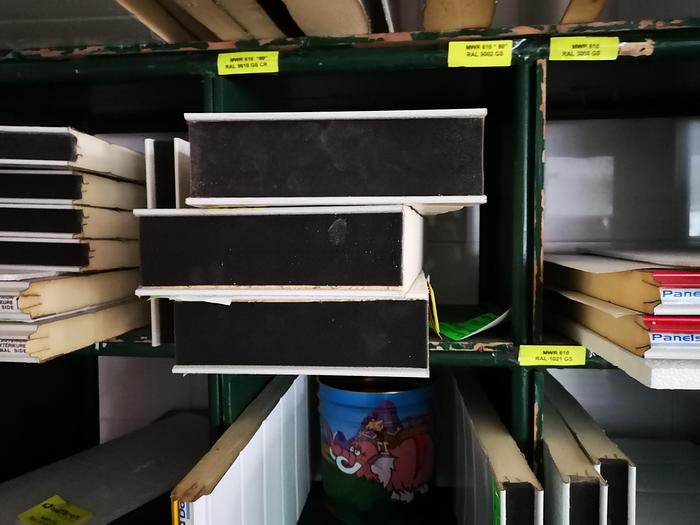

Esta línea de producción de paneles sándwich está diseñada para fabricar paneles de puertas y paredes hasta 610mm de ancho con una capacidad anual de 1.500.000 m panel/año.
DATOS PRINCIPALES DE PRODUCCIÓN
Ancho: 500 – 610 mm
Espesor: 40 – 80 mm
Capacidad: 1.500.000 m panel/año
ESPECIFICACIONES TÉCNICAS
Velocidad de línea: 12 m/min
Peso máximo de los carretes que se pueden utilizar: 10 Ton
Diámetro exterior de la bobina: Máximo 1400 mm
Diámetro interior de la bobina: 508 mm
Ancho máximo de chapa: 610 mm
Espesor máximo de los paneles producibles: 80 mm
Alimentación: 400 V
Frecuencia: 50Hz
ALCANCE DEL SUMINISTRO
1. Sección de tratamiento de chapa superior

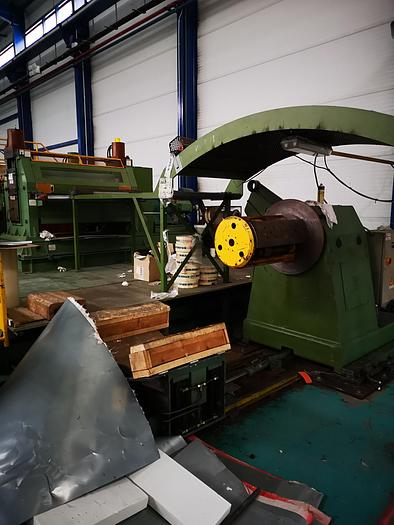

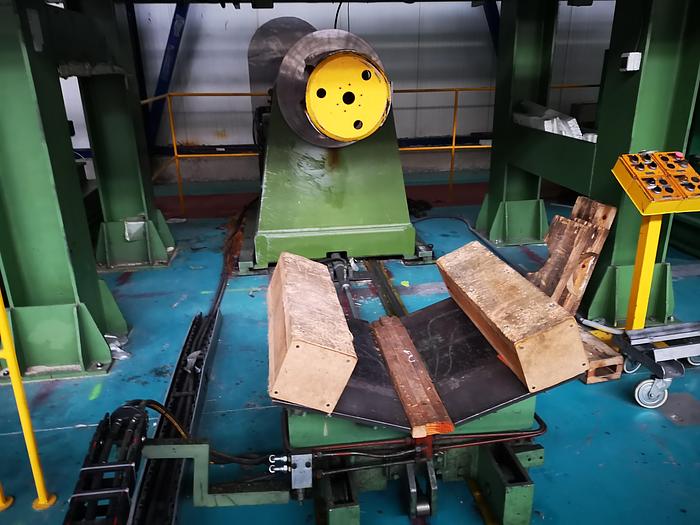

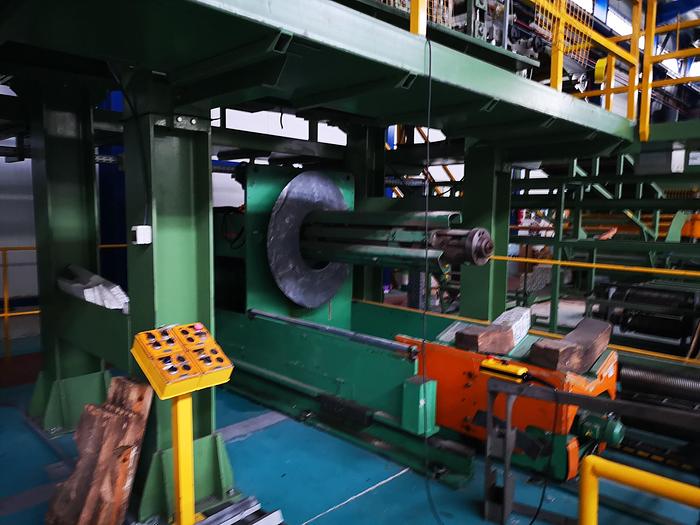

Desbobinador superior de 10 T con carro de bobinas
Paso de rodillos y de pinzamiento
Bastidor de acero del carrete superior
Aplicador de película de polietileno

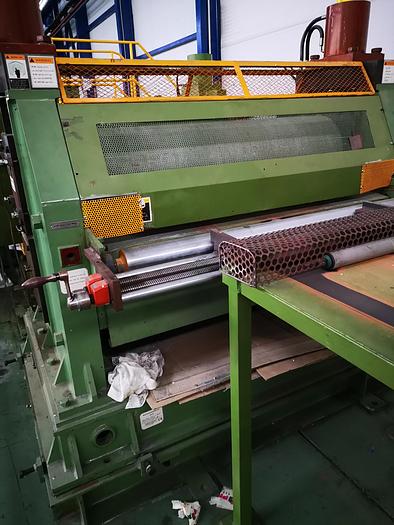

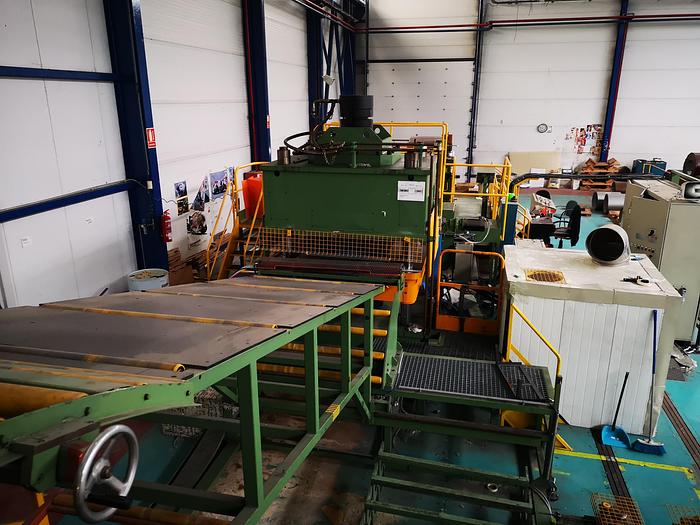

Máquina de estampación para patrones de textura.
Prensa para patrón de decoración

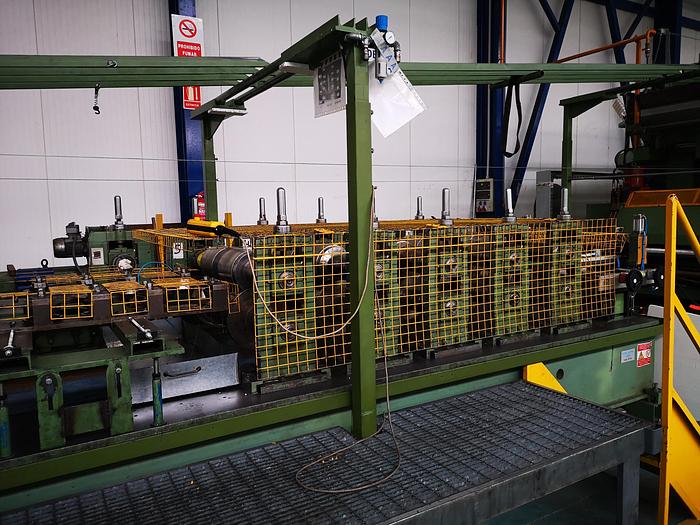

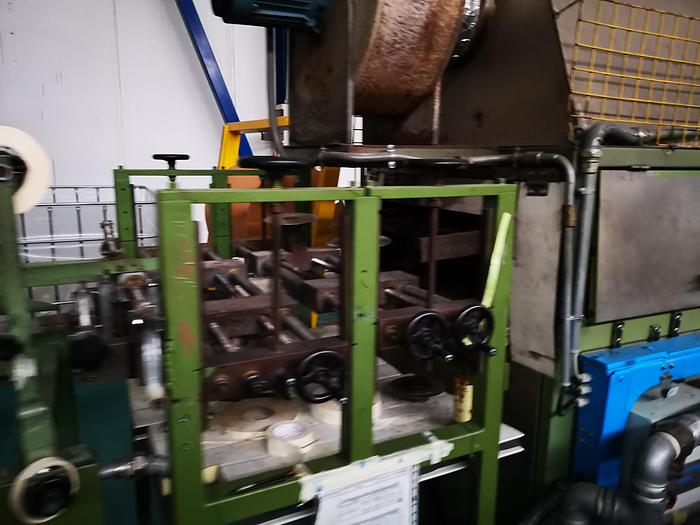

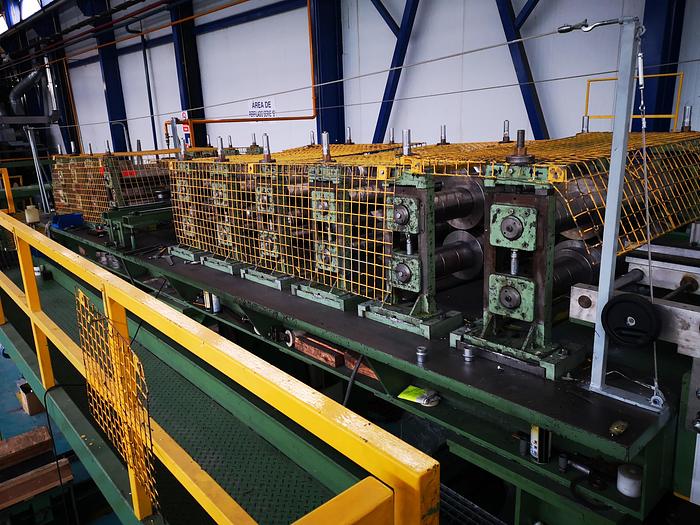

Perfiladora con rodillos superiores (12 soportes)
Bastidor superior de acero para perfiladora
Guía de hoja superior
2. Sección de tratamiento de la lámina inferior
Desbobinador doble inferior de 10 T con carro portacarretes
Aplicador de película de polietileno
Máquina de tratamiento corona

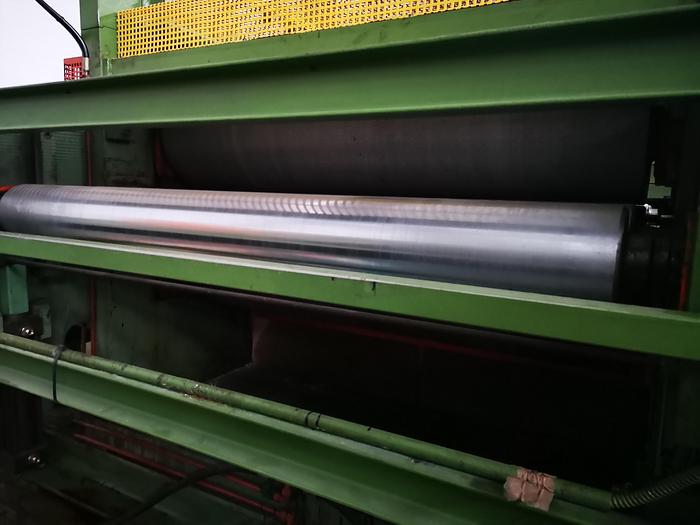

Máquina de estampación en relieve
Máquina formadora de rodillos inferiores (12 soportes)
Camino rodante

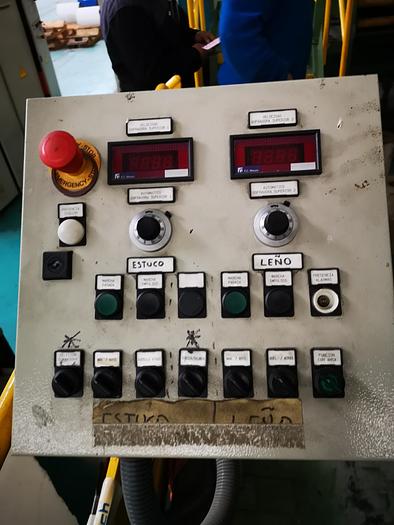

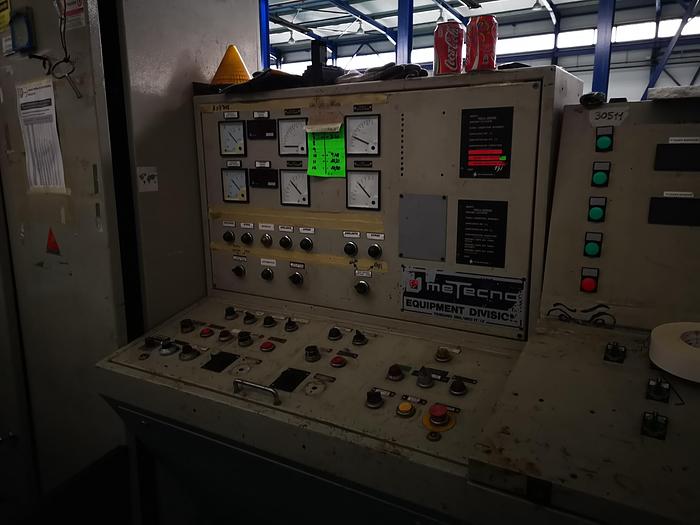

Escritorio de operador para línea de entrada
3. Sección de formación de paneles
Horno de precalentamiento de aire caliente
Unidad de guiado de chapa
Máquina de refuerzo de acero
Planta de espumación de alta presión
Portal de espuma
Cabina de espumación
Sistema de sellado lateral y aplicador de cinta.
Transportador de doble prensa
Sistema de calefacción de doble correa
Prensa de doble banda
Transportador de rodillos de salida

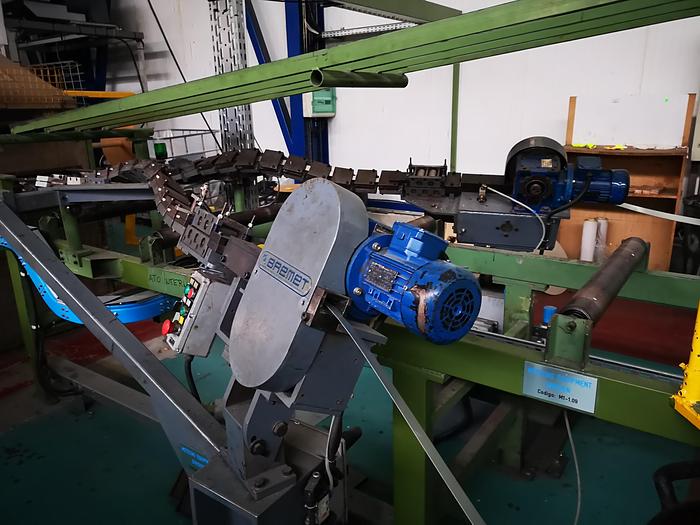

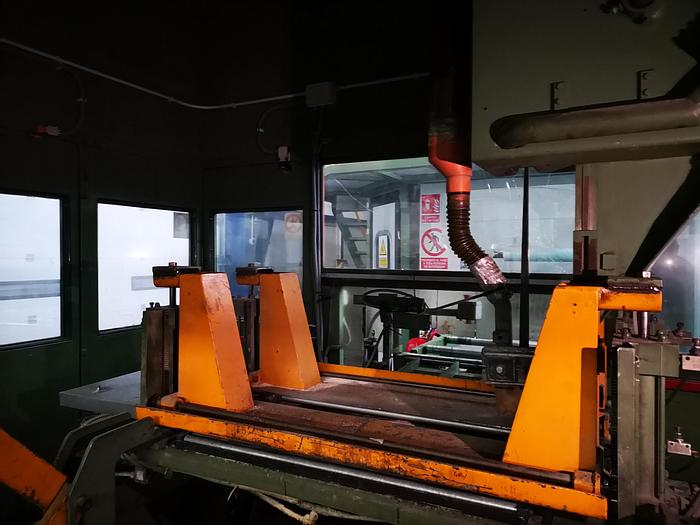

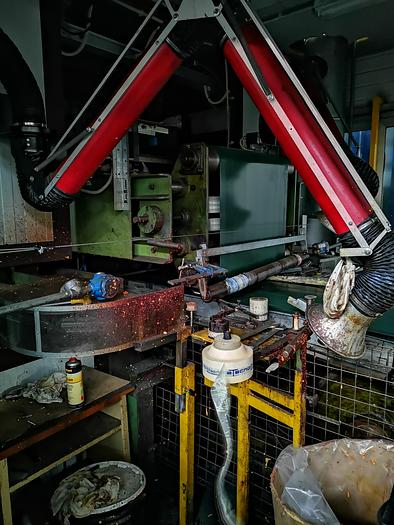

Sierra para cortar
Cabina insonorizada
Unidad de extracción de polvo

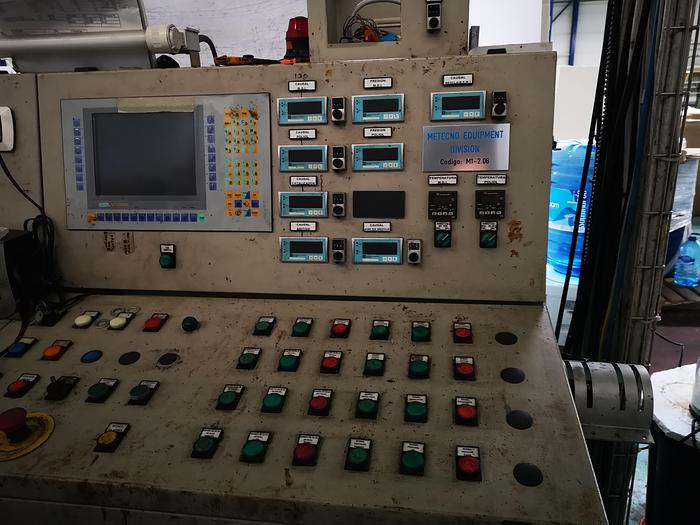

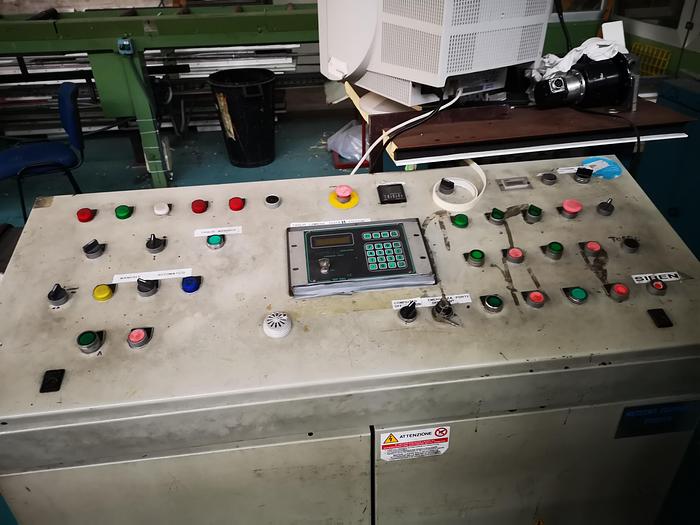

Puesto de control del operador

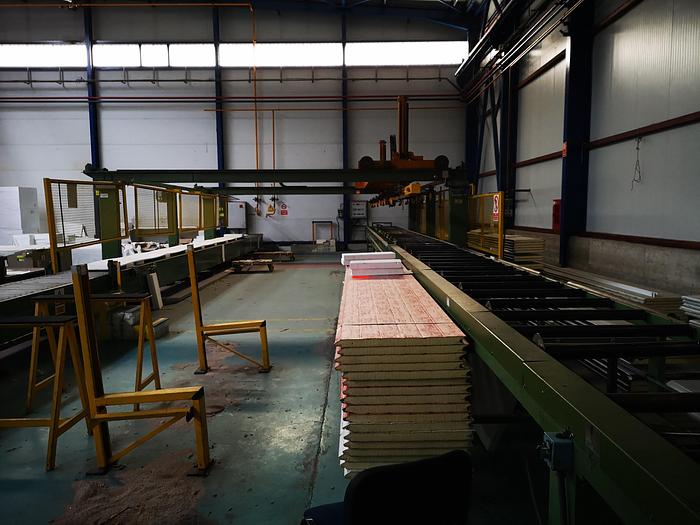

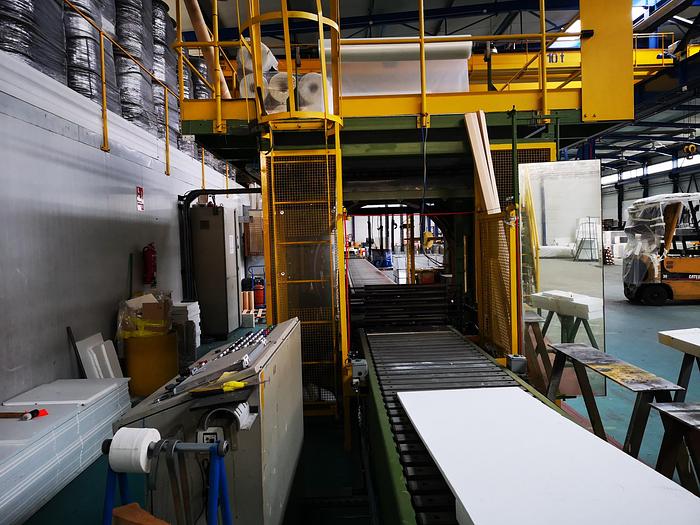

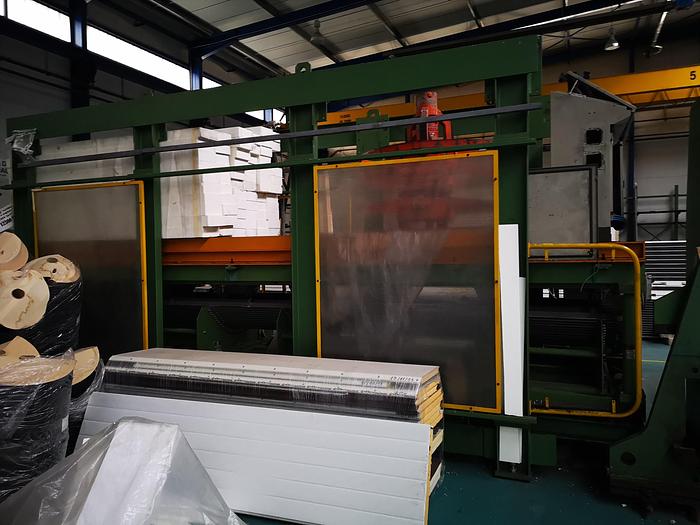

4. Sección apilable
Inclinador automático de paneles
Transportador apilable
Transportador de extracción
Sección de embalaje
Sistema de alimentación con espaciador de poliestireno
Transportador de entrada

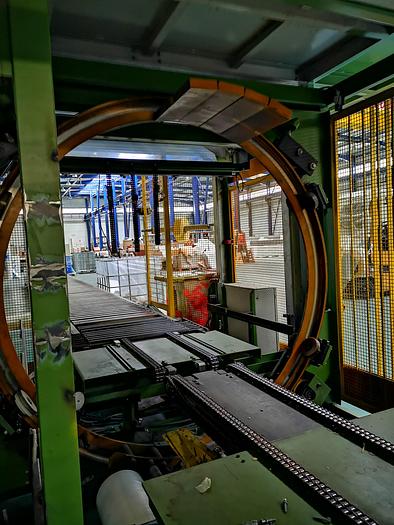

Máquina de embalaje
Transportador de extracción
Máquina de embalaje
5. Equipos de producción de paneles

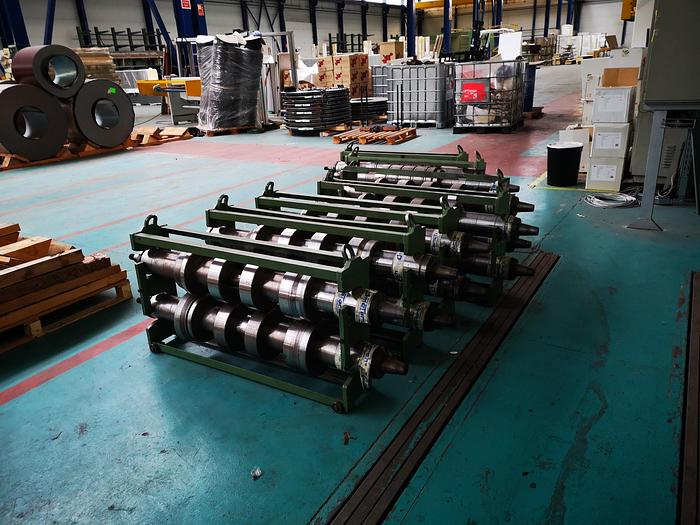

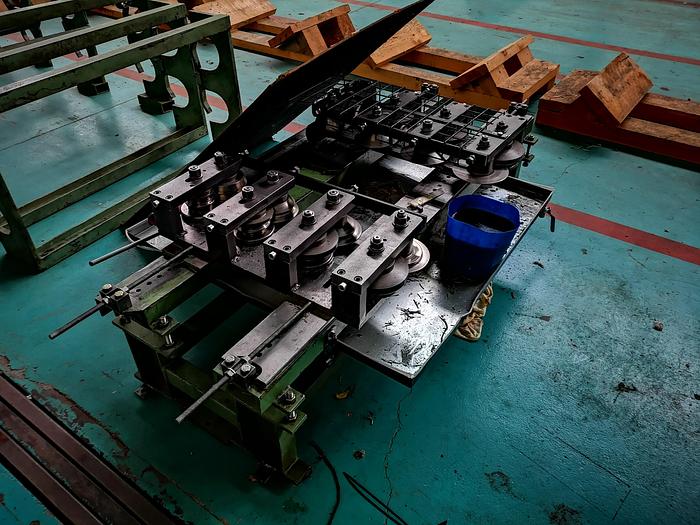

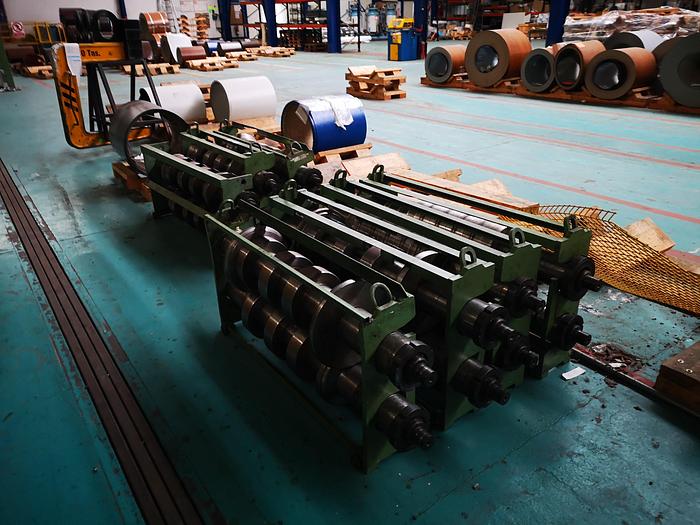

Herramientas de formación de rodillos superiores
Herramientas de conformado de rodillos inferiores
6. Lista de máquinas adicionales
Estación de contenedores para poliol, isocianato y aditivos.
Tanque de pentano y accesorios
