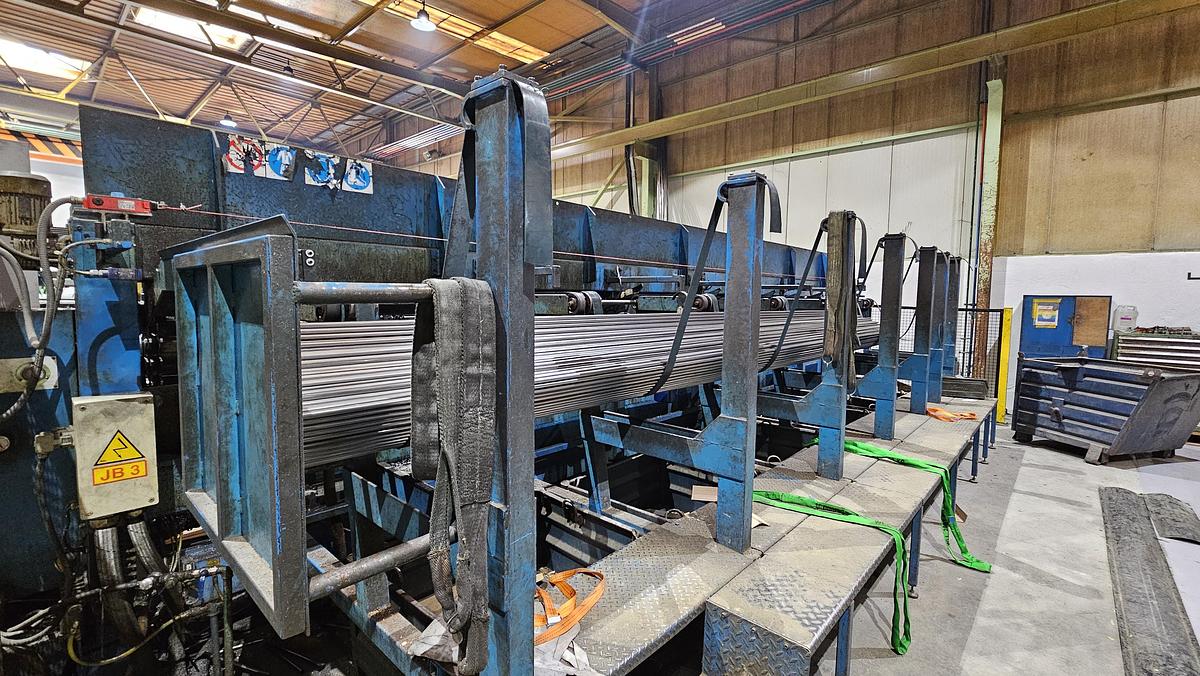

1 Mesa de carga con:
– Cargador de eslingas motorizado, para cargar el fardo completo
– Transportador de…
CORTADORA DE TUBOS MULTICABEZAL
TRA3000/7/7/CAR + RA1
Fabricada por MAIR
ALCANCE DEL SUMINISTRO
1 Mesa de carga con:
– Cargador de eslingas motorizado, para cargar el fardo completo
– Transportador de cadena lateral, para introducir el tubo 1 a 1
– Soporte superior con ajuste vertical (para evitar la carga de 2 tubos al trabajar con diámetros pequeños)
– Tope de longitud y cargador de tubos
2 Maquina de corte TRA3000 con:
– 7 cabezales de corte independientes
– Todos los cabezales de corte se pueden levantar de forma independiente.
– Guía lineal con escala para posicionamiento de los cabezales de corte.
– Sistema de transporte de tubos centralizado con ajuste del ciclo de producción

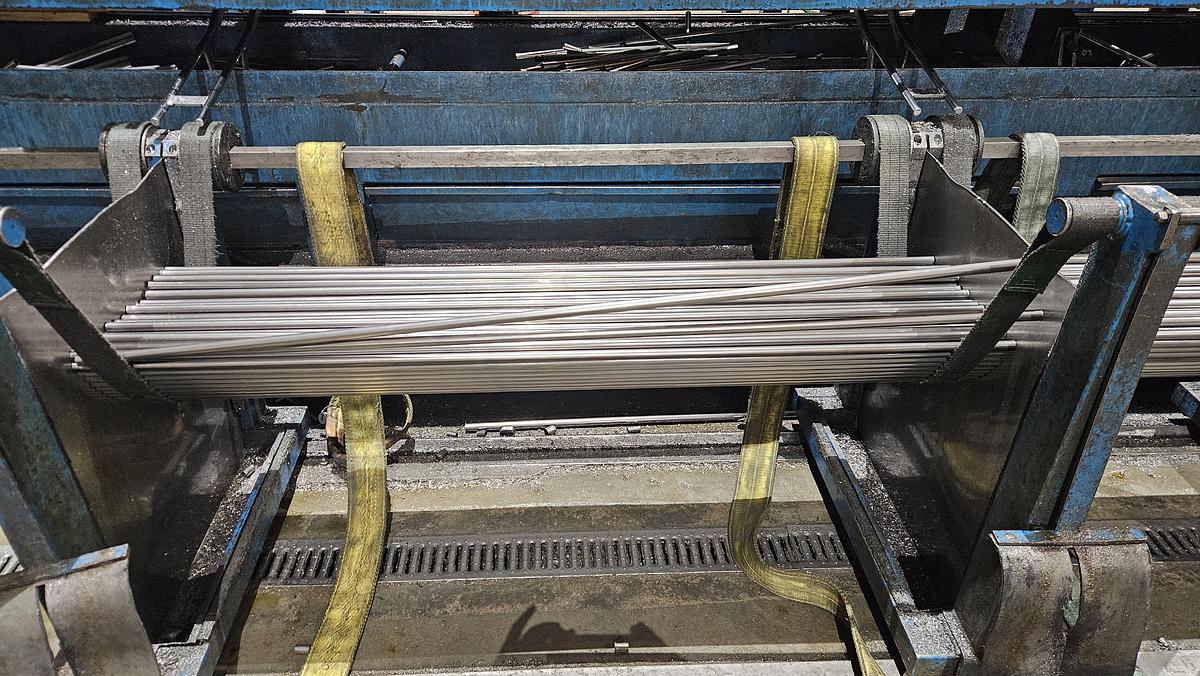

3 Cuna colectora individual RA1, con:
– Cunas independientes, para recoger los tubos cortados
– Separadores laterales entre cunas, para adaptar la longitud de la cuna a la longitud del tubo
– Eslingas sin fin motorizadas para recogida de tubos blandos.

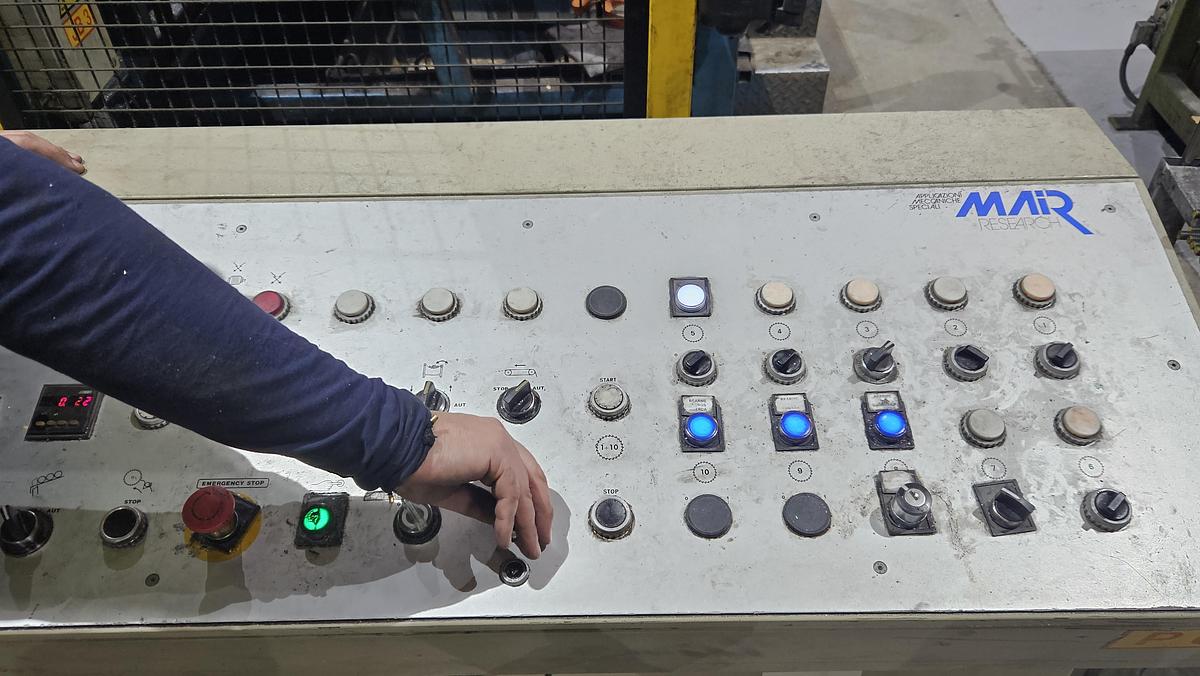

4 Armario eléctrico principal y panel de control del operador
5 Barreras de seguridad alrededor de la máquina y barreras fotoeléctricas y línea de emergencia.
Nota: El propietario instaló barreras de seguridad para que la máquina cumpla con las normas de “conformidad de seguridad”.
ESPECIFICACIONES TÉCNICAS
Fabricante: MAIR RESEARCH
Modelo: TRA 3000/7/7/CAR +RA1
Mantenimiento anual: realizado por MAIR España
Longitud máxima del tubo de entrada: 7000 mm
Cargador de paquetes: 3 toneladas
Capacidad máxima de carga: 3000 Kg
Tubos redondos (Ø exterior): 12-60 mm
Tubos cuadrados (alto x ancho): 12×12-50×50 mm (ver nota)
Tubos rectangulares (AltoxAncho): 12×16-60×40 mm (ver nota)
Espesor mín.-máx.: 0,8 – 4,0 mm (según límite elástico)
Longitudes de corte: 330-6900 mm
Tolerancia máxima de rectitud: 1 mm/m
Número de cabezales de corte: 7
Potencia de los motores: 2,2 kW
Diámetro del disco de corte: 300 mm
Voltaje: 380 / 50 V/HZ, 3 fases
Aire comprimido: Debe suministrarse filtrado y lubricado a 6 bar.
Potencia total instalada: Aprox. 21kW – 50Amp
| Especificaciones Técnicas | |
|---|---|
| Fabricante | MAIR |
| Modelo | TRA 3000/7/7/CAR +RA1 |
| Condición | Usado |
| Número de Stock | 4023 |
| Mantenimiento anual | realizado por MAIR |
| Longitud máxima del tubo de entrada | 7000 mm |
| Cargador de paquetes | 3 toneladas |
| Máx. Capacidad de carga | 3000 Kg |
| Tubos redondos (Ø exterior) | 12-60 mm |
| Tubos cuadrados (alto x ancho) | 12×12-50×50 mm (ver nota) |
| Tubos rectangulares (alto x ancho) | 12×16-60×40 mm (ver nota) |
| Espesor Min-Max. | 0,8 – 4,0 mm (según límite elástico) |
| Longitudes de corte | 330-6900 mm |
| Tolerancia máxima de rectitud | 1 mm/m |
| Número de cabezales de corte | 7 |
| Potencia de los motores | 2.2 kW |
| Diámetro del disco de corte | 300 mm |
| voltaje | 380/50 V/HZ, 3 fases |
| Aire comprimido | Debe suministrarse filtrado y lubricado a 6 bar. |
| Potencia total instalada | Aprox. 21kW – 50Amp |
ID de Referencia: 7544126
